作为桥梁行业从业人员，大家都知道，以往的桥梁检测主要依靠桥检车或桥检船搭载检测人员，使用肉眼或望远镜等辅助工具来采集静观病害数据。但这种方式不仅需要交通管制，容易存在巡检死角，还有成本高、效率低、危险系数高等问题。
近几年，得益于数字技术及无人机的发展，无人机桥梁检测开始逐步替代人工视觉检测，成为桥梁巡检的新宠。相较于传统人工攀检方式，这种创新检测方案不仅克服了高空作业的安全隐患与检测盲区问题，更实现了全时段、多维度、智能化的桥梁健康监测体系。
然而，在以往的桥梁检测工作中，无人机作业常受钢混结构电磁遮蔽效应影响，具体表现为GNSS卫星信号的多径衰减与周跳异常现象。当飞行器进入桥下负高斯曲率空间时，受金属构件电磁屏蔽及多径反射叠加作用，导航定位精度（CEP）可能骤降至米级误差，同时引发飞行控制器姿态解算发散风险。这种复杂电磁环境下的导航失效问题，直接导致飞行器位姿控制失稳及任务航线偏移，严重制约了桥腹、墩台等关键区域的检测覆盖率。

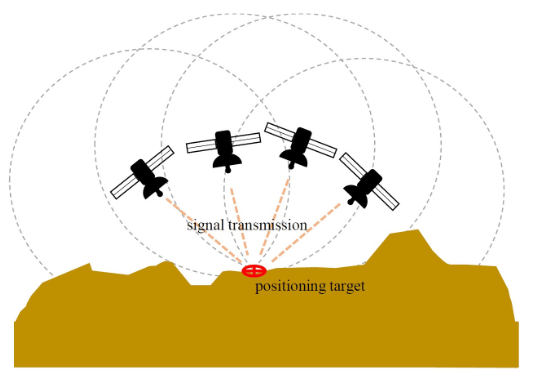

GNSS卫星信号定位原理
这也使得绝大部分业主单位对无人机桥下空间自主作业能力存疑，可以说，该技术瓶颈已成为制约无人机桥梁检测装备市场化应用的首要痛点。那么，2025年的无人机桥梁检测过程中，无人机能否在桥下实现正常工作呢？
答案是可以的。早期，无人机一般是通过GPS导航，但是GPS的信号容易受外在条件的干扰，出现无信号和信号不稳定的情况，当无人机进入监测区域后，如何获取准确有效的数据成为桥梁检测急需解决的问题。
那么，它又是通过什么办法解决GPS信号丢失下的定位难题呢？为了能够彻底解决桥下信号丢失问题，科研团队基于多模态感知原理，从看、听、记忆、感觉等方向入手，从而构建了以多种传感器为核心的导航系统。

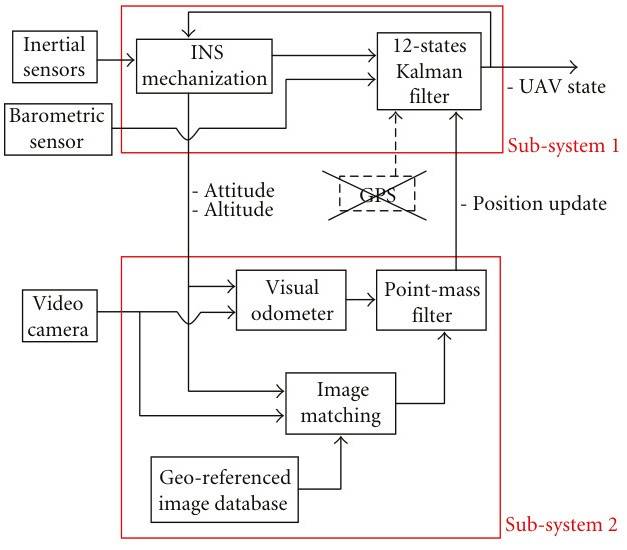

基于惯性导航与视觉导航系统构架图
惯性导航系统
无人机可通过 惯性导航系统（INS） 实时采集加速度、角速度等数据，结合积分算法推算位置信息，并转换为桥梁坐标系下的坐标值[1]。这种方法无需依赖GPS信号，但惯性导航存在一个致命的弱点，那就是误差会随着时间累积，因此需要不断地进行校准和修正。

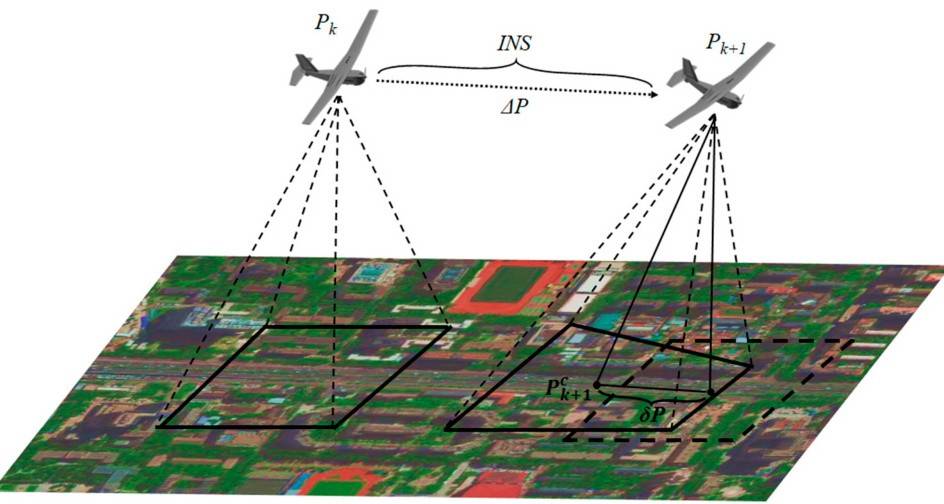

惯性导航传播参考地图
地磁导航系统
地球磁场在不同位置具有独有特征，通过测量磁场的强度和方向，无人机可以与预先建立的地磁数据库进行对比，从而获取自身的位置信息。但地磁环境容易受到周围金属物体的干扰，所以其精度和可靠性也存在一定的局限性。

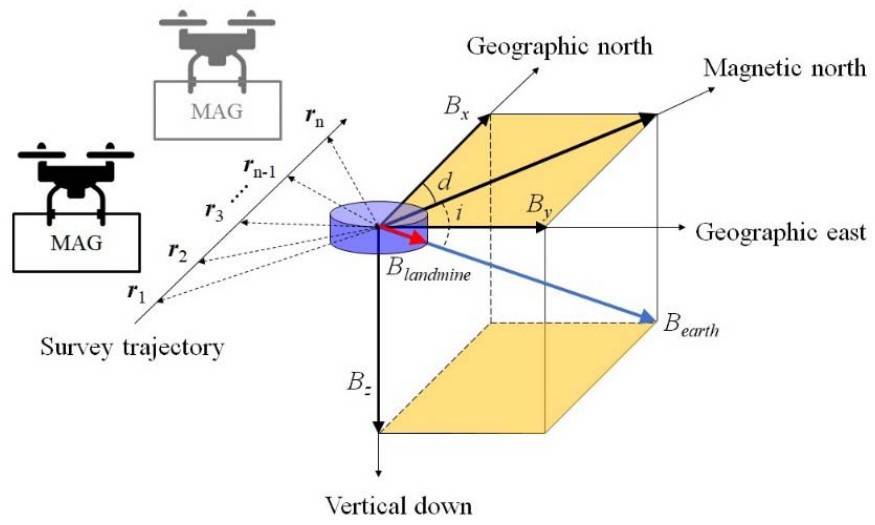

地磁导航系统建模与测量方案
激光雷达导航系统
激光雷达导航技术能够向周围发射激光束，并通过测量激光束的反射时间构建出周围环境的三维模型。凭借这一模型，无人机可以精准地避开障碍物，规划出安全的飞行路径。但激光雷达的作用范围和分辨率也会受到环境因素的影响。

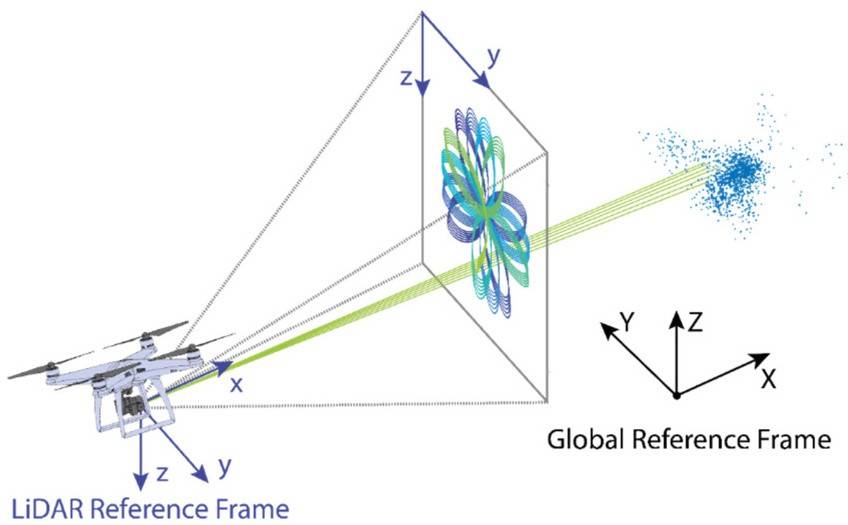

激光雷达传感器仿真图
视觉里程计
视觉里程计则如同无人机的“视觉记忆”。通过分析连续拍摄的图像中的特征点变化，无人机能够计算出自身的运动信息，辅助进行位置和姿态的估计。然而，在光线不佳的隧道中，视觉里程计的性能会大打折扣。

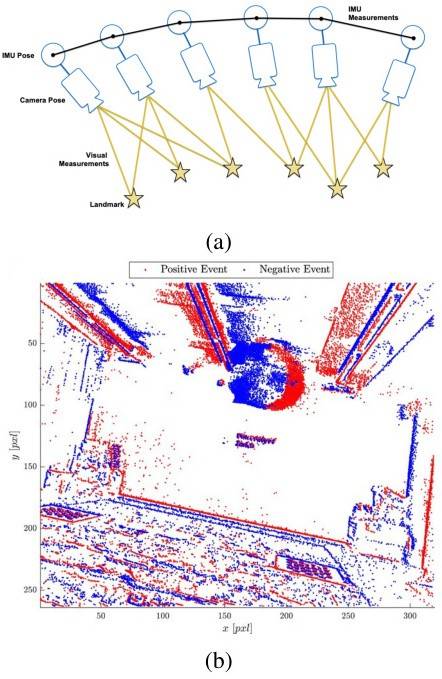

（a）无人机视觉里程计定位技术；（b）无人机基于视觉里程计障碍物检测及避障图
单一的导航技术虽然解决了部分检测场景的信号需求，但始终无法达到全场景高容错使用要求。为了克服单一导航技术的不足，科研人员开创性地研发了多源异构数据融合算法架构，有机整合MEMS惯性导航的空间基准保持能力、地磁指纹的强抗干扰特性、固态激光雷达的高精度三维重构优势以及视觉SLAM的实时位姿修正能力，通过深度学习的多尺度特征提取与自适应加权策略，真正实现厘米级定位精度与99.9%的置信度保障。
多传感器融合SLAM技术
通过融合视觉相机、LiDAR、IMU（惯性测量单元）等传感器，结合同步定位与地图构建（SLAM） 技术，无人机可在无GPS环境下实现自主定位与导航：
视觉SLAM
利用桥体表面纹理或二维码标记生成实时地图，辅助定位（如2021年提出的二维码引导系统）[2]。
LiDAR SLAM
通过激光雷达扫描桥体结构，构建三维点云地图，支持精准避障与路径规划（如2020年提出的分层SLAM算法）[3]。
传感器冗余设计
结合气压计、超声波传感器等，补偿单一传感器的局限性，提升稳定性。

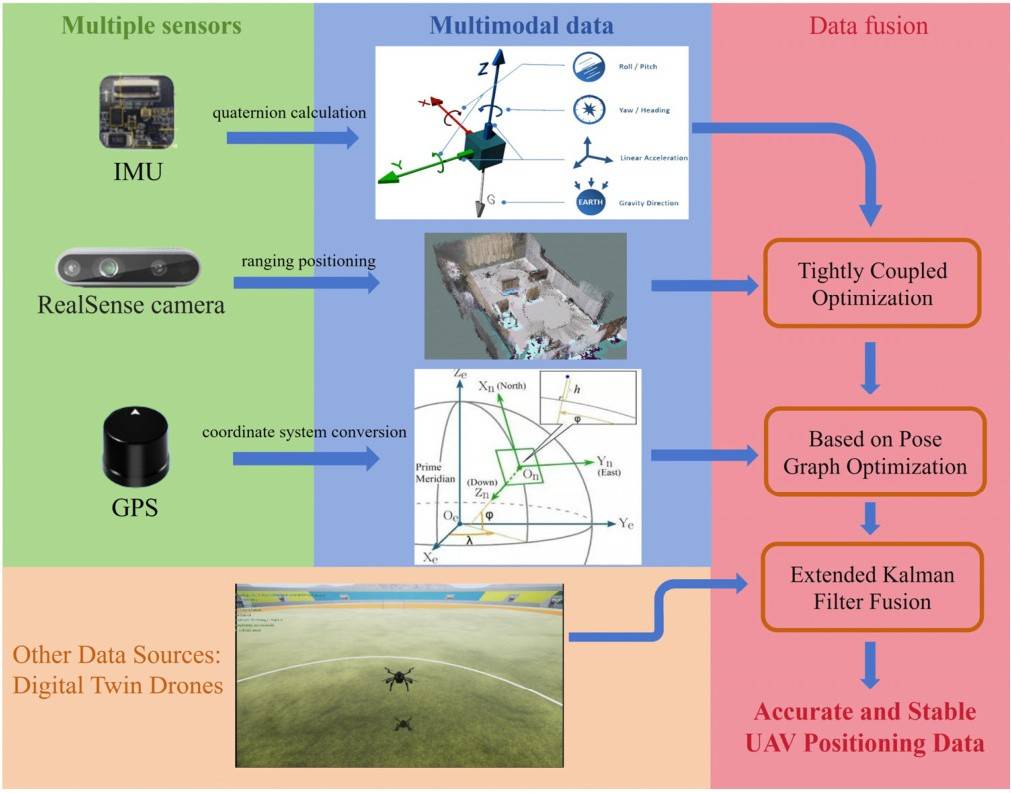

多源、多模态数据融合定位方法示意图[4]
通过多传感器融合和新型定位技术的联合发力，无人机桥梁检测行业现已形成多种成熟解决方案，其检测效率较人工提升5-8倍的同时，成本也降低40%-60%，俨然已成为桥梁健康监测的核心手段之一。
桥梁底部常年隐匿于阴影之中，GPS信号被混凝土结构阻隔，定位误差可达数十米——这曾是无人机桥下检测的“死亡禁区”。但在今天，随着多传感器融合技术的突破，无人机桥梁检测正以毫米级精度突破桥下信号盲区的桎梏，穿透这片信号黑洞。每一次桥梁的安全通行，都离不开您的关注与思考，关于检测技术/职业发展/行业趋势，您有哪些想深入了解的？欢迎您在文章下方留言，我们将精选典型问题，为大家一一解答。
参考文献：
[1].关于无人机飞行坐标系与桥梁坐标系的转换. 期刊界 All Journals.[2015-01-01]
[2].ACADEMICIA[2021-01-01]
[3].Sungwook Jung, Duckyu Choi et al. “Bridge Inspection Using Unmanned Aerial Vehicle Based on HG-SLAM: Hierarchical Graph-Based SLAM.” Remote. Sens.(2020).
[4]Precision without GPS: Multi-Sensor Fusion for Autonomous Drone Navigation in Complex Environments
